Tyto produkty již nejsou v naší nabídce

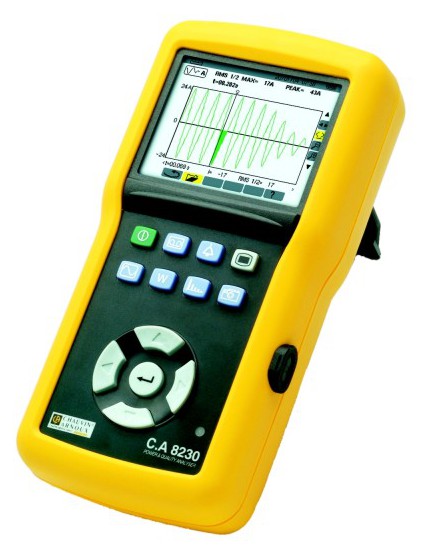

Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí a motorů
Jednofázový analyzátor kvality stejnosměrné i střídavé sítě do napětí 600 V. Barevný grafický displej s intuitivním ovládáním a zpracováním naměřených dat. USB, paměť, přenos dat do PC v reálném čase.
Obrázky 1/1
- Barevný grafický LCD
- Měření střídavého a stejnosměrného proudu a napětí až do 6500 A/600 V (TRMS, PEAK), frekvence
- Výpočet průměrné hodnoty, minima, maxima, THD, PST, KF, FC
- Analýza harmonické složky proudu, napětí a výkonu do 50-té harmonické
- Umožňuje měření činného, zdánlivého a jalového výkonu, energie a cosφ
- Umožňuje zaznamenat rozběhy (INRUSH) v průběhu až 20 sekund. Vzorkovací kmitočet je 12,8 kHz
- Měření sledu fází
- Dlouhodobé sledování vybraných parametrů, paměť 1,5 MB
- Registrace překročení nastavených mezí
- Optické rozhranní umožňuje komunikaci s PC, tiskárnou, atp.
Technické údaje
| Měření stejnosměrného a střídavého proudu TRMS | |
| Klešťový převodník MN 93A | 0,05...5 A / Ø20 mm 0,1...100 A/ Ø20 mm |
|---|---|
| Klešťový převodník MN 93 | 2...240 A / Ø20 mm |
| Klešťový převodník C 193 | 3...1200 A/ Ø52 mm |
| Klešťový převodník PAC 93 | 10...1000 A(AC) Ø42 mm 10...1400 A(DC) Ø42 mm |
| Pružný převodník AmpFlex A193 | 10...6500 A / 45 nebo 80 cm |
| Přesnost (bez převodníku) | ±(0,5 č.h. + 2 dig.) |
| Měření stejnosměrného a střídavého napětí TRMS | |
| Rozsah | 0...600 V DC nebo AC RMS |
| Přesnost | ±(0,5 č.h. + 2 dig.) |
| Kmitočet | 40...70 Hz |
| Měření zdánlivého, činného a jalového výkonu | |
| Rozsah | 0...9999 kW, kVA, kVAr |
| Obecná specifikace: | |
| Zobrazení | Grafický barevný LCD |
| Napájení | z elektrické sítě 230/110 V z baterií 6× NiMh nebo NiCd |
| Elektrická bezpečnost | ČSN EN 61010 - CAT III-1/600 V ČSN 61557 |
| Stupeň krytí | IP 54 |
| Hmotnost | 0,9 kg |
| Rozměry | 211×108×60 mm |
- Katalogový list C.A 8230 (173,9 kB)
- Katalogový list DataView (3,4 MB)
- Návod k obsluze C.A 8230 - anglický (1,2 MB)
